Устройства верхнего и нижнего налива нефтепродуктов

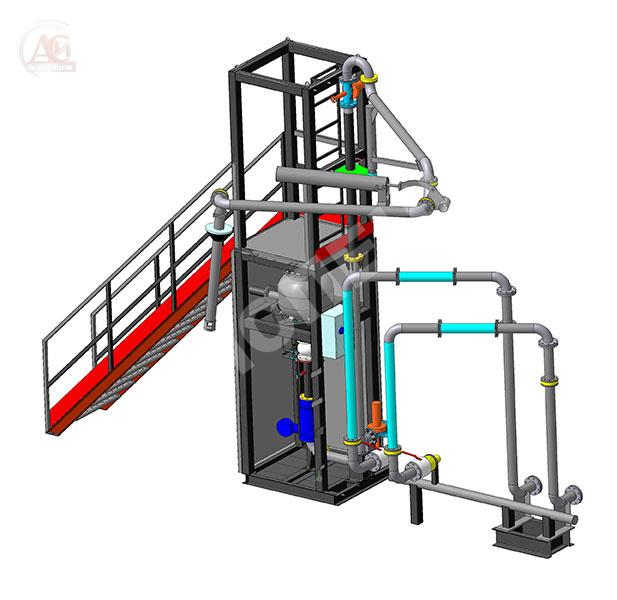

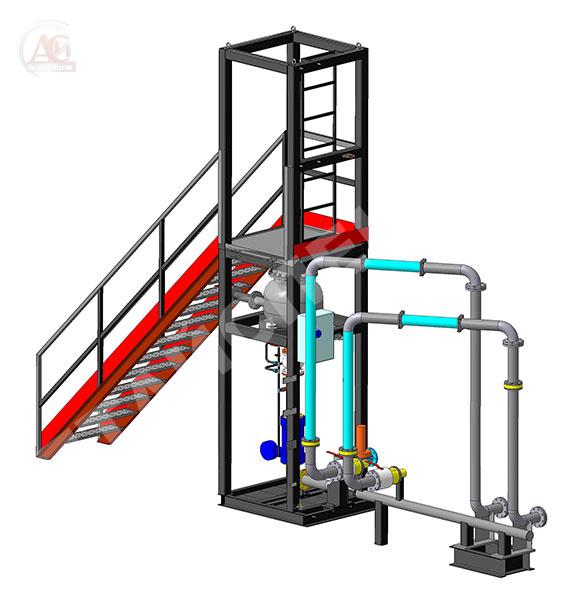

Устройства налива (УН) подразделяются на автомобильные и железнодорожные (УН-ЖД).

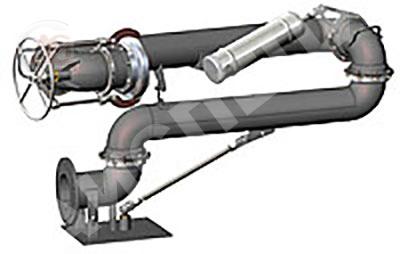

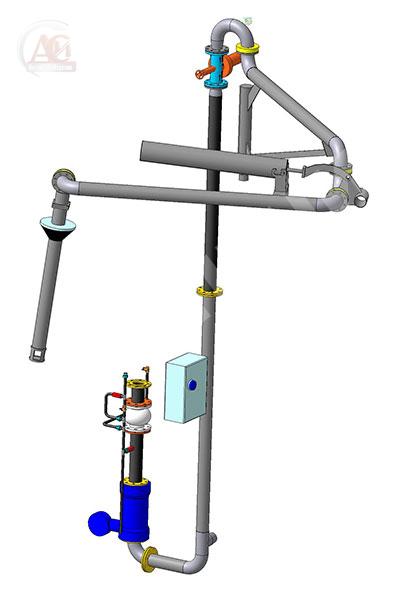

Автомобильные устройства налива предназначены для верхнего (УН-В) и нижнего (УН-Н) налива нефтепродуктов и нефти в автомобильные цистерны, автоматизированного измерения (УНИ-В, УНИ-Н) количества в единицах объема и вычисления массы или единицах массы и объёма при отпуске в автомобильные цистерны верхним герметизированным или негерметизированным способами налива, а также управления процессом налива.

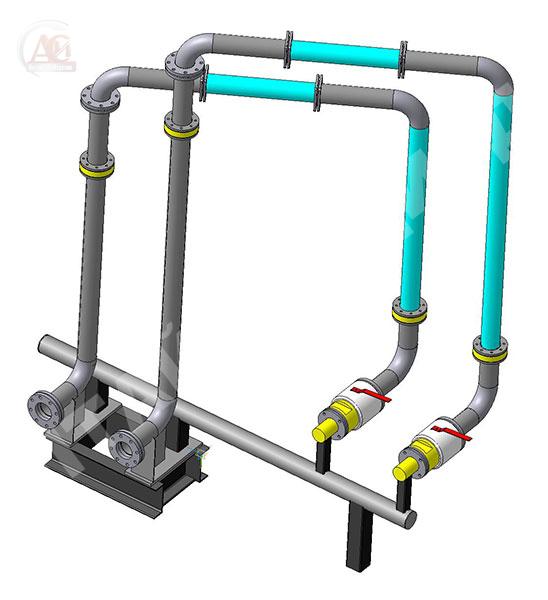

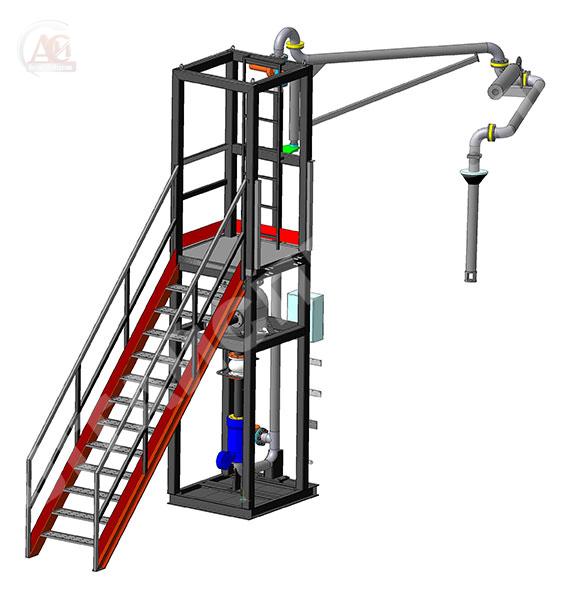

Железнодорожные стройства применяется при верхнем (УН-ЖД-В) наливе ж/д цистерн через открытый люк и для нижнего (УН-ЖД-Н) слива нефтепродуктов с железнодорожных вагонов-цистерн автоматизированного измерения (УНИ-ЖД-В, УНИ-ЖД-Н) количества в единицах объема и вычисления массы или единицах массы и объёма при отпуске верхним способом налива, а также управления процессом налива.
Наливные устройства способны работать в районах с неблагоприятными климатическими условиями. В этих случаях их необходимо заказывать с определенной категорией допуска. Например, маркировка “ХЛ (arctic)” допускает эксплуатацию при температурах от -60 ºC до +40 ºC (ГОСТ 15150 – 69), а маркировка “У” от -45 ºC до +40 ºC. Кроме того автомобильные и железнодорожные УН умеют взрывобезопасное исполнение, есть возможность установки специального перекидного трапа.
Устройства способны обеспечить:
1) регулирование потока продукта с обеспечением налива с минимальным расходом в начале и в конце выдачи.
2) автоматическое прекращение налива при достижении жидкости заданного уровня;

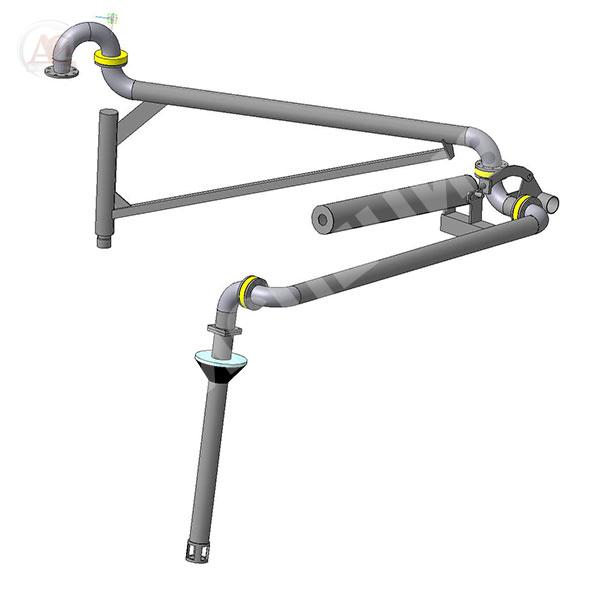

3) выход телескопической трубы из цистерны после прекращения налива с помощью ручной лебедки;
4) разрешение и прекращение налива как с установки (вручную) так и из диспетчерской.
Характеристики и маркировка
Автомобильные УН
Технические характеристики автомобильного устройства налива:
Наименование показателя | Значение |
Диаметр условного прохода, мм | 80-100 |
Зона действия верхнего налива, м, не менее | 2,8м |
Условное давление, МПа (кгс/см2), не более | 0,6 (6) |
Расчетная пропускная способность нефтепродуктов, м3/час, не более: | Ограничена 80 м³/ч |
Напряжение электропитания общее, 50Гц, В | 220 |
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 150 (15) |
Вязкость продукта | От 0,6 до 100 мм2 /с (сСт) |
Единица измерения отпуска продукта, л. | 1 |
Назначенный срок службы, лет, не менее | 5 |
Обслуживающий персонал, чел | 1 |
Диаметр горловины авто цистерны, мм | 300 |
Высота автоцистерны, мм | от 2350 до 4000 |
Диаметр автоцистерны, мм | от 1150 до 2300 |
Диаметр рукава отвода паров | Ду60 – Ду80 |
Пример маркировки - УНИ-ВНл- 80-Arctic, где:
- УН - устройство наливное;
- И - измерительное (в комплектацию включен прибор учета);
- В - верхние налив;
- Н - нижний налив;
- ВН - совмещенный (верхний и нижний налив);
- 80 - диаметр условного прохода (при отсутствии Ду100);
- л - левое исполнение (при отсутствии правое исполнение);
Железнодорожные устройства налива (УН-ЖД)
Технические характеристики железнодорожного устройства налива:
Наименование показателя | Значение |
Диаметр условного прохода, мм | 80-175 |
Зона действия верхнего налива, м, не менее | 6,2м |
Зона действия нижнего слива, м, не менее | 2м – 3м |
Условное давление верхнего налива, МПа (кгс/см2), не более | 0,6 (6) |
Условное давление нижнего слива, МПа (кгс/см2), не более | 0,4 (4) |
Расчетная пропускная способность нефтепродуктов, м3/час, не более: | Ограничена 80 м³/ч |
Напряжение электропитания общее, 50Гц, В | 220 |
Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 150 (15) – 200 (20) |
Вязкость продукта | От 0,6 до 100 мм2 /с (сСт) |
Единица измерения отпуска продукта, л. | 1 |
Назначенный срок службы, лет, не менее | 5 |
Обслуживающий персонал, чел | 1 |
Пример маркировки - УНИ-ЖД-ВНл- 80-Arctic, где:
- УН - устройство наливное;
- ЖД - применяется для железнодорожных вагонов цистерн;
- И - измерительное (в комплектацию включен прибор учета);
- В - верхние налив;
- Н - нижний слив;
- ВН - совмещенный (верхний налив и нижний слив);
- 80 - диаметр условного прохода (при отсутствии Ду100);
- л - левое исполнение (при отсутствии правое исполнение);
- Arctic - северное исполнение.
