Блок-бокс топливозаправочный, модульно-блочная, кустовая насосная станция (МКНС, БКНС)
Блок-бокс топливозаправочный предназначен для внутрипарковой перекачки топлива на складах нефтепродуктов и для наполнения автоцистерн топливом. Блок-бокс топливозаправочнный может применяться на складах нефтепродуктов и на территории автотранспортных предприятий, а так же на территории предприятий, осуществляющих операции с нефтепродуктами.
Блок-бокс топливозаправочный состоит из блока-бокса операторной и блока-бокса насосной.
Блок-бокс операторной предназначен для размещения обслуживающего персонала и пуско-регулирующей аппаратуры управления насосами и топливораздаточной колонки.
Блок-бокс насосный приемный предназначен для приема и перекачивания топлива из автоцистерн в резервуары склада нефтепродуктов.

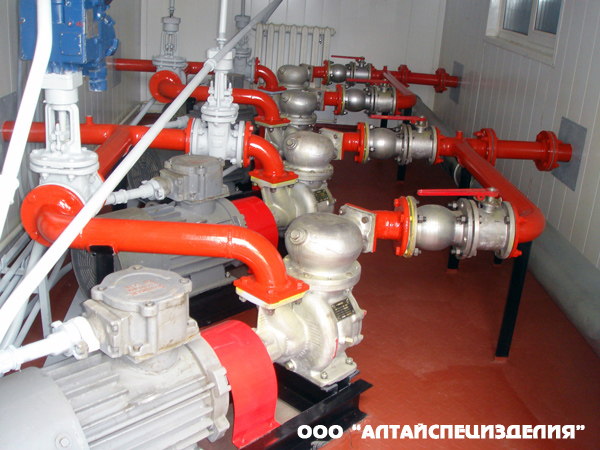

В блок-боксе приемном устанавливаются электронасосные агрегаты марки АСЦЛ-20-24Г (2-6 шт.), датчик давления, расходомеры и обратный клапаны.
Блок-бокс насосный расходный предназначен для печные пункты и АЗС для отпуска потребителям.

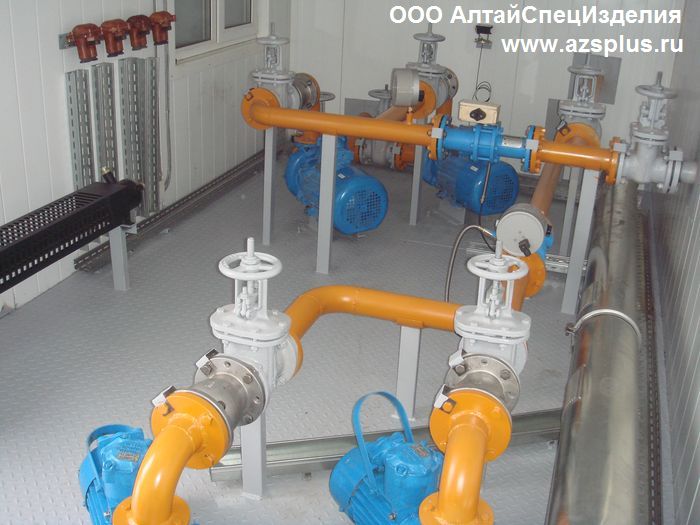

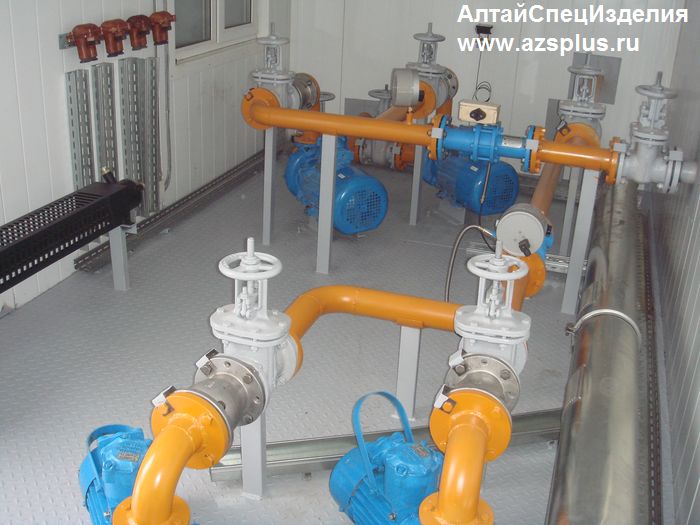

В блок-боке расходном устанавливаются электронасосные агрегаты марки АСВН-80А (2-6 шт.), датчик давления обратные клапаны.
Насосы могут устанавливаться попарно по байпасной схеме для аварийного резервирования основного насоса.
Расход нефтепродуктов в каждом трубопроводе регулируется задвижками с ручным управлением или с электроприводом.
Модульная (блочная) кустовая насосная станция (МКНС, БКНС) предназначена для поддержания давления в пластах нефтяных месторождений, путем нагнетания в скважину жидкостей, не образующих взрывоопасные смеси горючих газов и паров с воздухом, а так же для перекачивания нефтепродуктов и других жидкостей.
Установки насосные блочные (модульные) применяют так же при проведении промывочно-продавочных работ в процессе бурения и ремонта скважин. Основной особенностью блочно модульных насосных станций является их мобильность, которая позволяет в случае необходимости перенести ее на другой объект.

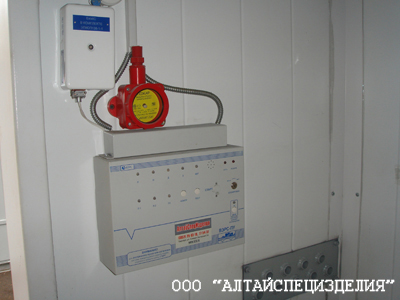

В блок-боксе насосном предусматривается установка газоанализатора и системы вентиляции, которая аварийно выключается при повышении концентрации паров топлива в помещении насосного блок-бокса сверх допустимых пределов.

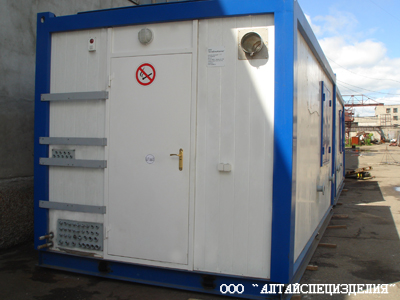

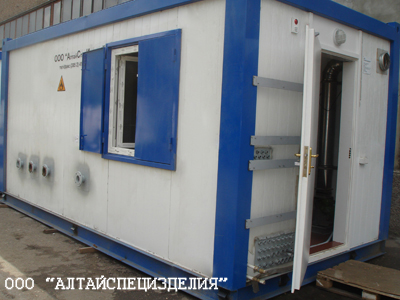

Здание насосного блок-бокса имеет каркас из прокатного и гнутого профиля, на который крепятся стеновые сэндвич-панели и утепленные пол и потолок толщиной от 100 до 150 мм. Габаритные размеры насосного блок-бокса – (длина×ширина×высота) 6000…8000 × 3000 × 2800 мм.
К блочно-модульным насосным станциям прилагается технико-эксплуатационная документация, паспорта, формуляры, сертификаты, санитарно-эпидемиологическое заключение, заключение экспертизы промышленной безопасности, разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор) №РРС 00-33575.
Технические характеристики блок-бокса топливозаправочного:
Наименование параметра | Величина |
Производительность одного насоса для внутрипарковой перекачки топлива, м3/час | 160 |
Количество насосов для внутрипарковой перекачки топлива | 2 |
Марка насосов для внутрипарковой перекачки топлива | КМН-100-125-160 |
Мощность насоса, кВт | 22 |
Производительность одного насоса для наполнения автоцистерн, м3/час | 35 |
Количество насосов для наполнения автоцистерн | 2 |
Марка насосов наполнения автоцистерн | 1АСВН-80А |
Мощность насоса, кВт | 15 |
Тип топливораздаточной колонки | Север-1 исп.111 |
Производительность насоса колонки л/мин | 50 |
Тип установленного вентилятора для вентилирования помещения | ВР-160 |
Производительность вентилятора м3/час | 600...1200 |
Мощность вентилятора, кВт |
0,27 |
Категория взрывоопасности помещения насосной | В-IIa |
Степень огнестойкости блокa-бокса | III-a |
Температура наружного воздуха | -59°C...+40°C |
Общая мощность установленного оборудования, кВт | 78,5 |
Габаритные размеры блока-бокса операторной, мм | длина 4600 ширина 3000 высота 3100 |
Габаритные размеры блока-бокса насосной, мм | длина 6000 ширина 3000 высота 3100 |
Масса блока-бокса операторной, кг | 4900 |
Масса блока-бокса насосной, кг | 7400 |
