Контейнерная автозаправочная станция двустенная на два вида топлива с наполнением из автоцистерны

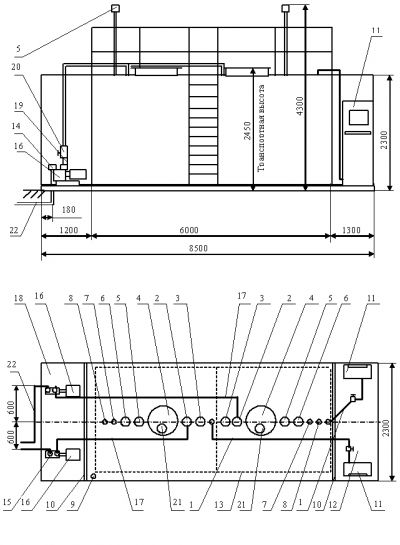

Спецификация к контейнерной АЗС 2 х 10 м3

1 - трубопровод выдачи топлива из резервуара в ТРК с вентилями и огнепреградителями;
2 - труба сливная для наполнения резервуаров КАЗС;
3 - труба с замерным люком;
4 - люк технологический;
5 - труба с дыхательным клапаном и огнепреградителем;
6 - переключатель магнитный поплавковый для контроля 90% и 95% наполнения резервуара;
7 - патрубок нагнетательный для промывки резервуара;
8 - труба обесшламливания;
9 - патрубок наполнения газом и контроля герметичности межстенного пространства резервуара;
10 - противопожарная перегородка (2 шт.);
11 - ТРК на один вид топлива с раздаточными рукавами длиной 6 м - 2 шт.;
12 - технологический отсек ТРК;
13 - резервуар горизонтальный двухстенный;
14 - муфта сливная;
15 - фильтр сливной;
16 - агрегат самовсасывающий электронасосный - 2 шт.;
17 - трубопроводы наполнения резервуаров КАЗС с обратным клапаном и вентилем;
18 - технологический отсек насосного агрегата;
19 - клапан обратный;
20 - запорный вентиль;
21 - предохранительный клапан сброса давления;
22 - подземные трубопроводы наполнения резервуаров КАЗС из резервуарного парка (сливную муфту при этом не ставить).

Контейнерная автозаправочная станция соответствует требованиям НПБ 111-98*.
