Контейнерная автозаправочная станция 3х8,5 куб.м., на три вида топлива

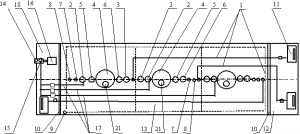

Вид сверху

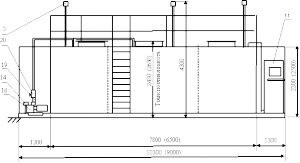

Спецификация к контейнерной АЗС 3 х 8,5 м3
- 1 - трубопровод выдачи топлива из резервуара в ТРК с вентилями и огнепреградителями;
- 2 - труба сливная для наполнения резервуаров КАЗС;
- 3 - труба с замерным люком;
- 4 - люк технологический;
- 5 - труба с дыхательным клапаном и огнепреградителем ;
- 6 - переключатель магнитный поплавковый для контроля 90% и 95% наполнения резервуара;
- 7 - патрубок нагнетательный для промывки резервуара;
- 8 - труба обесшламливания;
- 9 - патрубок наполнения газом и контроля герметичности межстенного пространства резервуара;
- 10 - противопожарная перегородка (2 шт.);
- 11 - ТРК на один вид топлива - 3 шт.;
- 12 - технологический отсек ТРК;
- 13 - резервуар горизонтальный двустенный;
- 14 - муфта сливная;
- 15 - фильтр сливной;
- 16 - агрегат самовсасывающий электронасосный - 1 шт.;
- 17 - трубопроводы наполнения резервуаров КАЗС с обратным клапаном и вентилями;
- 18 - технологический отсек насосного агрегата;
- 19 - клапан обратный;
- 20 - запорные вентили Ду80;
- 21 - предохранительный клапан сброса давления;
Контейнерная автозаправочная станция соответствует требованиям НПБ 111-98*.
Климатическое исполнение контейнерной автозаправочной станции – УХЛ1 по ГОСТ 15150-69 для интервала температур от +50oС до - 60oС.
Климатическое исполнение топливораздаточных колонок – УХЛ1 (ХЛ1) или УХЛ2 (ХЛ2).
Электронасосный агрегат предназначен для наполнения резервуаров КАЗС из автоцистерны.
Резервуар КАЗС двустенный, трёхкамерный (согласно НПБ 111-98*, пункт 11, для АЗС с надземными резервуарами емкость резервуаров или камер для многокамерного резервуара с двойными перегородками между стенками не должна превышать 10 м3 при размещении на территории населенных пунктов).
