Плавающие заборные устройства (ПЗУ)
Плавающие заборные устройства ПЗУ (далее по тексту — заборные устройства) предназначены для выдачи топлива для газотурбинных двигателей и установок, а также других нефтепродуктов с верхнего уровня налива резервуара.
Необходимость забора топлива именно с верхнего уровня налива резервуара обусловлена тем, что продукт, находящийся в верхних слоях, имеет наиболее высокую температуру, наиболее чист и, что очень важно, не обводнен. А механические примеси и вода, оседая под влиянием силы тяжести, накапливаются в нижних слоях.
Минимальная степень обводнения топлива предотвращает его кристаллизацию при минусовых температурах.

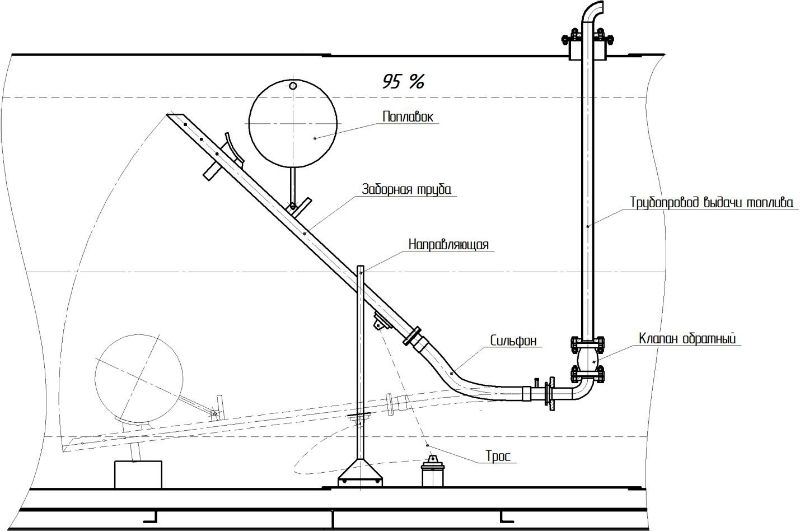

В состав заборного устройства входит поплавок, который всегда удерживает заборную трубу. Заборные устройства являются комплектующими изделиями контейнеров хранения топлива (КХТ).
По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнении У и УХЛ категории размещения 3 по ГОСТ 15150-69.
Технические характеристики
|
Наименование параметра |
Величина параметра |
|
Условный проход DN |
50 |
|
Рабочее давление, МПа, не более |
0,025 |
|
Оптимальный уровень эффективного забора топлива с верхних слоев, м |
1,8 |
|
Минимальный уровень эффективного забора топлива с верхних слоев, м |
0,18 |
|
Материал заборной трубы |
Нержавеющая сталь |
